ソレノイドは、電気的エネルギーを機械的エネルギーに変換させることを目的とした機能部品です。
当社では、豊富な経験と優れた品質管理によって、ローコストで信頼性の高い製品を生産するとともに、多様化する社会のニーズに合わせた製品を製作しております。
用途として、OA機器、防災機器、自動販売機、電力用開閉器、娯楽機器、医療・介護機器、健康機器、アパレル機器等の機構駆動用として広範囲に使用されています。
当社では、豊富な経験と優れた品質管理によって、ローコストで信頼性の高い製品を生産するとともに、多様化する社会のニーズに合わせた製品を製作しております。
用途として、OA機器、防災機器、自動販売機、電力用開閉器、娯楽機器、医療・介護機器、健康機器、アパレル機器等の機構駆動用として広範囲に使用されています。
使用例一覧
- 楽器
- ドア
- ミシン
- ポンプ
- 電動カーテン
- 電力開閉器
- 特殊車両
- 医療器
- 電動工具
- 自動演奏
- 電子錠
- 糸切り
- 水量制御
- ロック機能
- 高圧ブレーカー
- 車椅子固定
- 牽引装置
- ワイヤーカット
標準型式一覧
| 分類 | 型式 | 外形寸法（mm） W×H×L |
標準電力（W） | 可動鉄心 重量（g） |
総重量（g） | 定格電圧 | 保持電流 |
|---|---|---|---|---|---|---|---|
| MD-222 | MD-222-1 | 10×12×21 | 1.44 | 1.5 | 12.5 | DC 6V | 0.24A |
| MD-222-2 | 10×12×21 | 1.44 | 1.5 | 12.5 | DC12V | 0.12A | |
| MD-222-3 | 10×12×21 | 1.44 | 1.5 | 12.5 | DC24V | 0.06A | |
| MD-232 | MD-232-1 | 14×16×30 | 2.5 | 7 | 36 | DC 6V | 0.4A |
| MD-232-2 | 14×16×30 | 2.5 | 7 | 36 | DC12V | 0.22A | |
| MD-232-3 | 14×16×30 | 2.5 | 7 | 36 | DC24V | 0.1A | |
| MD-252 | MD-252-1 | 16×20×25 | 3.2 | 5 | 39 | DC 6V | 0.53A |
| MD-252-2 | 16×20×25 | 3.2 | 5 | 39 | DC12V | 0.26A | |
| MD-252-3 | 16×20×25 | 3.2 | 5 | 39 | DC24V | 0.13A | |
| MD-262 | MD-262-1 | 21.5×26×37 | 4.5 | 12 | 97 | DC 6V | 0.78A |
| MD-262-2 | 21.5×26×37 | 4.5 | 12 | 97 | DC12V | 0.36A | |
| MD-262-3 | 21.5×26×37 | 4.5 | 12 | 97 | DC24V | 0.18A | |
| MD-266 | MD-266-1 | 24×29×39.3 | 5.4 | 19 | 118 | DC 6V | 0.88A |
| MD-266-2 | 24×29×39.3 | 5.4 | 19 | 118 | DC12V | 0.43A | |
| MD-266-3 | 24×29×39.3 | 5.4 | 19 | 118 | DC24V | 0.23A | |
| MDL-272 | MDL-272-1 | 27×30×52.7 | 6.1 | 24 | 202 | DC 6V | 1.02A |
| MDL-272-2 | 27×30×52.7 | 6.1 | 24 | 202 | DC12V | 0.5A | |
| MDL-272-3 | 27×30×52.7 | 6.1 | 24 | 202 | DC24V | 0.25A | |
| MD-276 | MD-276-1 | 30×38×64 | 9.0 | 41 | 315 | DC 6V | 1.5A |
| MD-276-2 | 30×38×64 | 9.0 | 41 | 315 | DC12V | 0.75A | |
| MD-276-3 | 30×38×64 | 9.0 | 41 | 315 | DC24V | 0.37A | |
| MDL-282 | MDL-282-1 | 35×42.4×60 | 10.0 | 70 | 431 | DC 6V | 1.71A |
| MDL-282-2 | 35×42.4×60 | 10.0 | 70 | 431 | DC12V | 0.82A | |
| MDL-282-3 | 35×42.4×60 | 10.0 | 70 | 431 | DC24V | 0.41A | |
| MD-292 | MD-292-1 | 45×50.5×66.9 | 11.2 | 74 | 617 | DC 6V | 1.86A |
| MD-292-2 | 45×50.5×66.9 | 11.2 | 74 | 617 | DC12V | 0.95A | |
| MD-292-3 | 45×50.5×66.9 | 11.2 | 74 | 617 | DC24V | 0.46A | |
| MD-296 | MD-296-1 | 145×50.5×99 | 17.2 | 124 | 984 | DC 6V | 2.86A |
| MD-296-2 | 145×50.5×99 | 17.2 | 124 | 984 | DC12V | 1.48A | |
| MD-296-3 | 145×50.5×99 | 17.2 | 124 | 984 | DC24V | 0.72A |
※表をクリックすると詳細へ遷移します
標準型式詳細

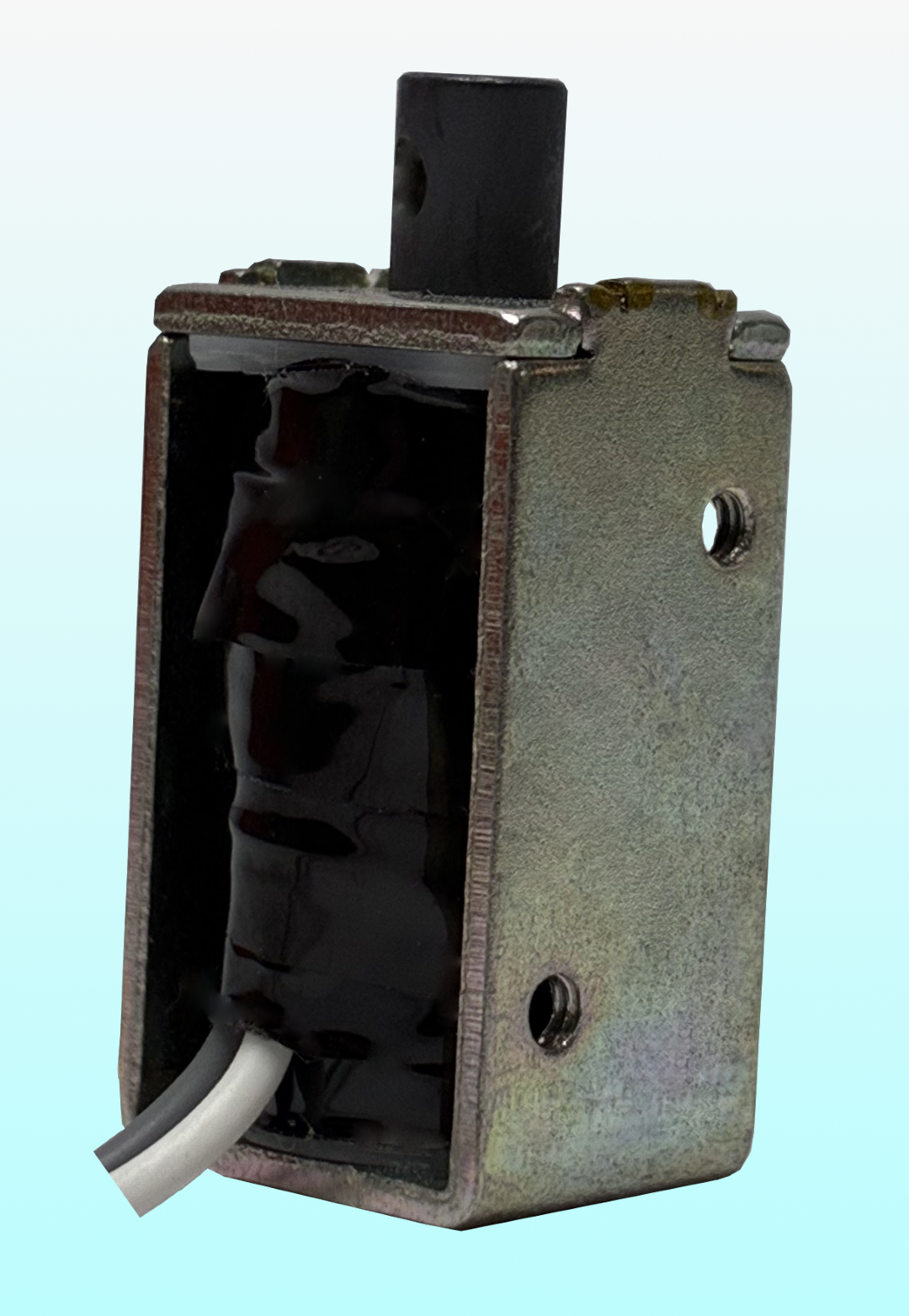

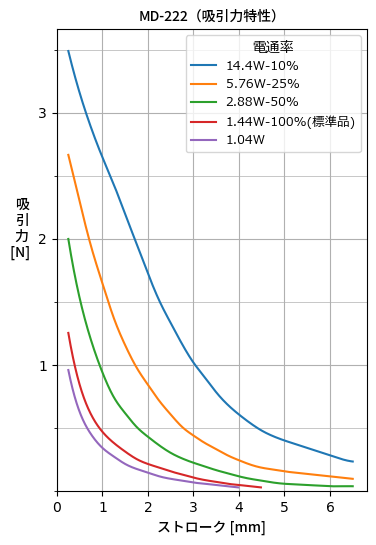

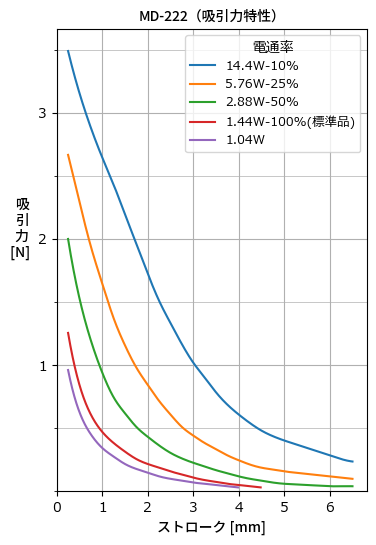

MD-222
分類
MD-222
外形寸法(mm)W*H*L
10*12*21
標準電力(W)
1.44
可動鉄心重量(g)
1.5
総重量(g)
12.5

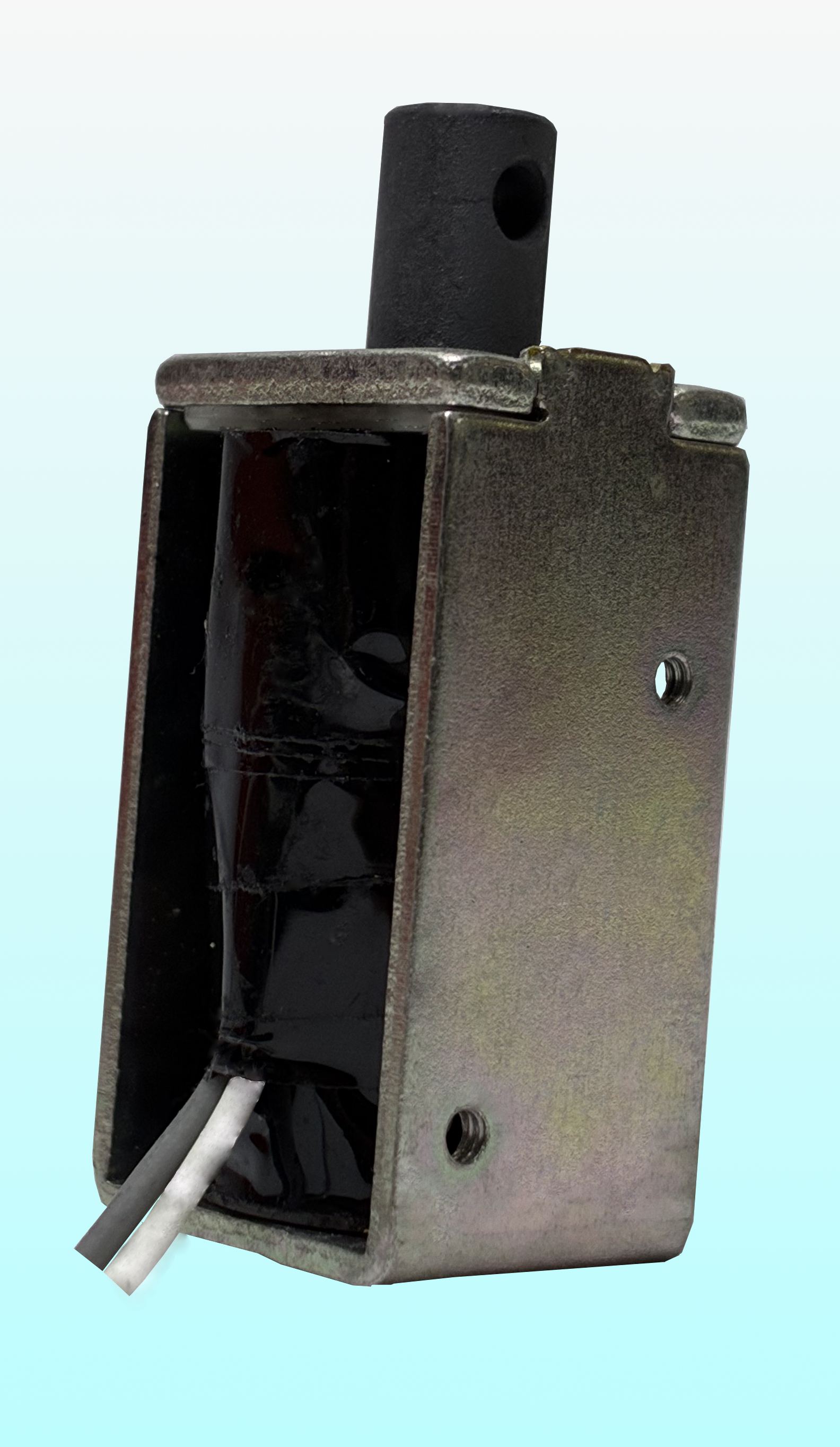

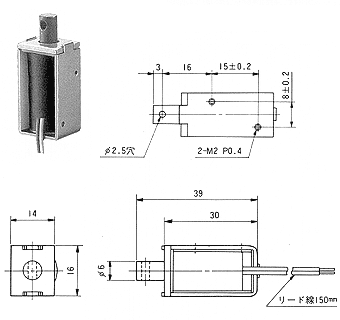

MD-232
分類
MD-232
外形寸法(mm)W*H*L
14*16*30
標準電力(W)
2.5
可動鉄心重量(g)
7
総重量(g)
36

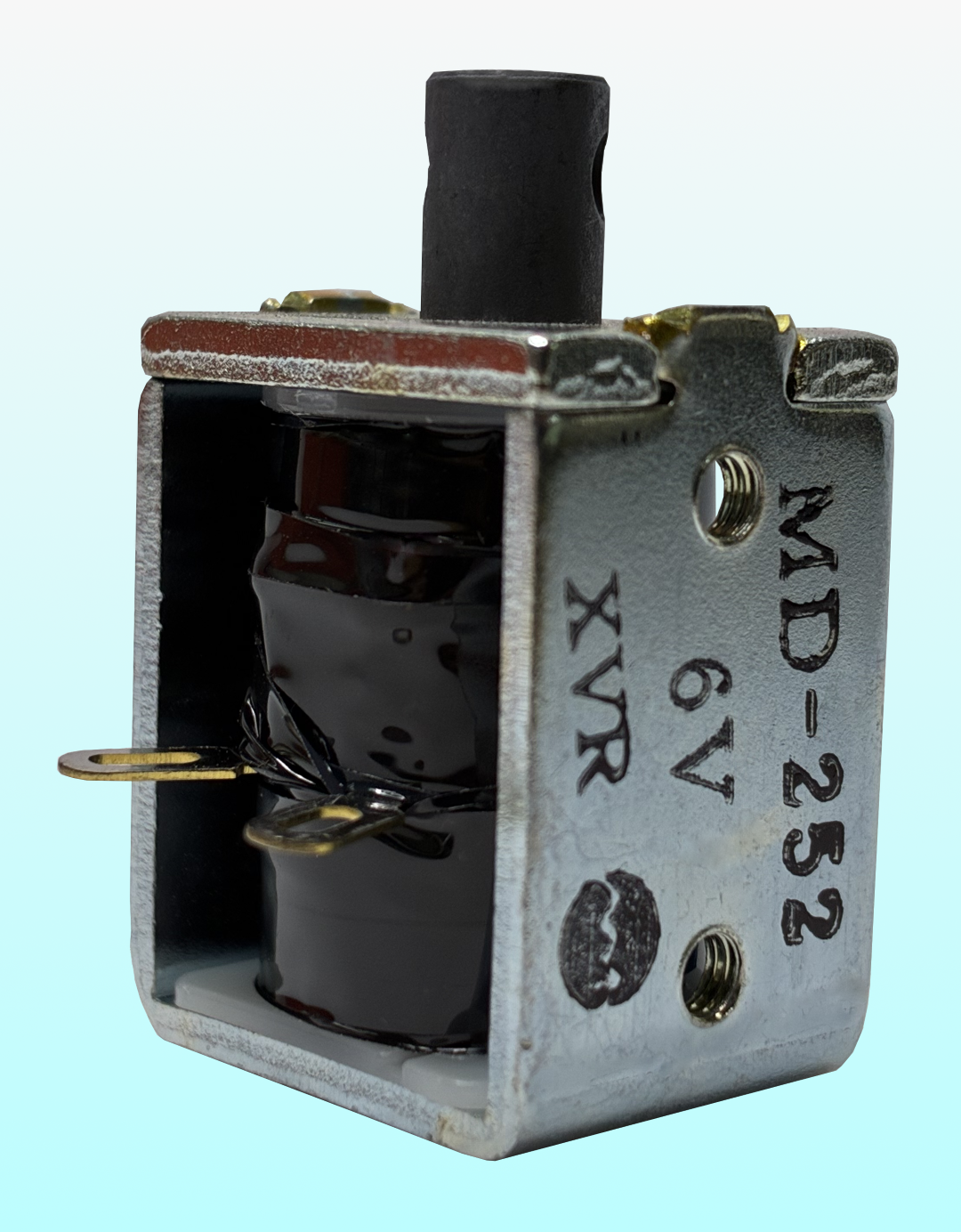

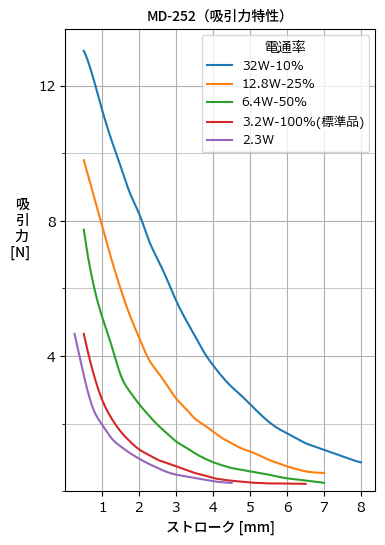

MD-252
分類
MD-252
外形寸法(mm)W*H*L
16*20*25
標準電力(W)
3.2
可動鉄心重量(g)
5
総重量(g)
39

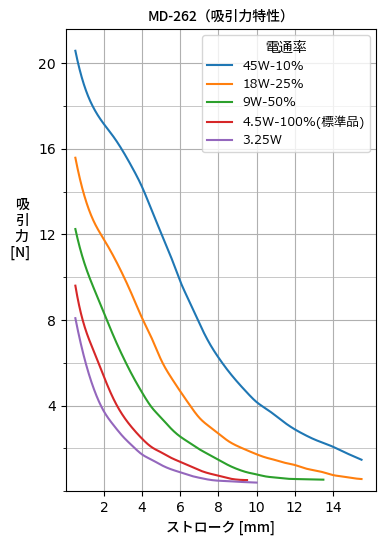

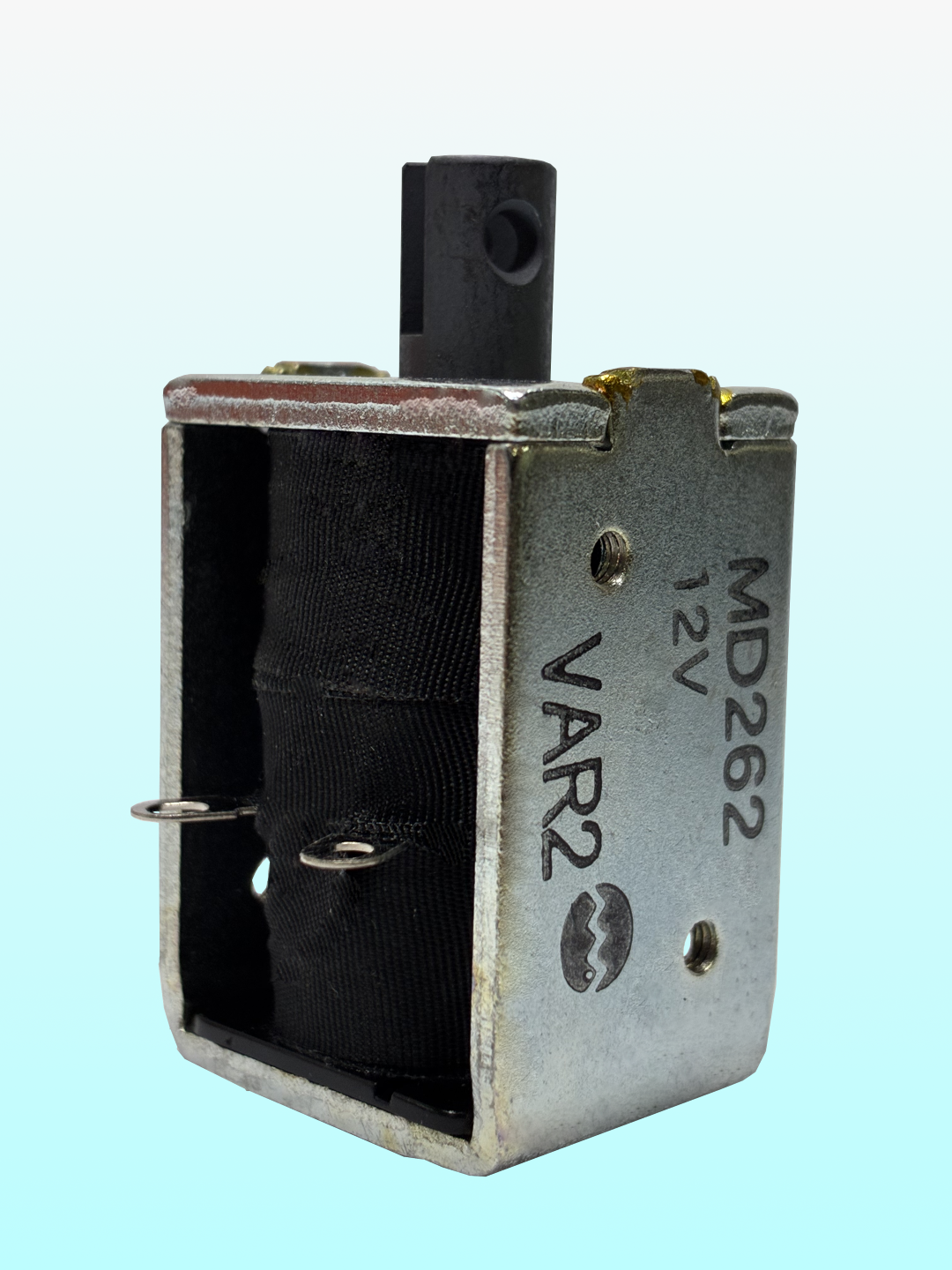

MD-262
分類
MD-262
外形寸法(mm)W*H*L
21.5*26*37
標準電力(W)
4.5
可動鉄心重量(g)
12
総重量(g)
97

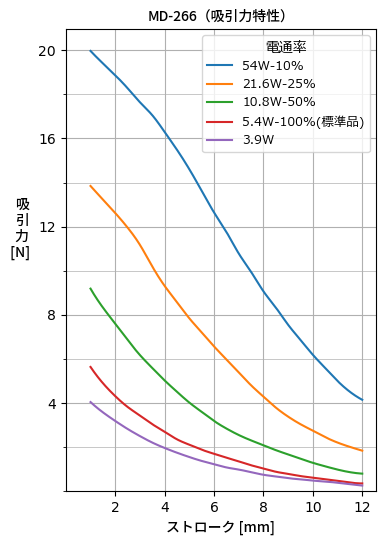

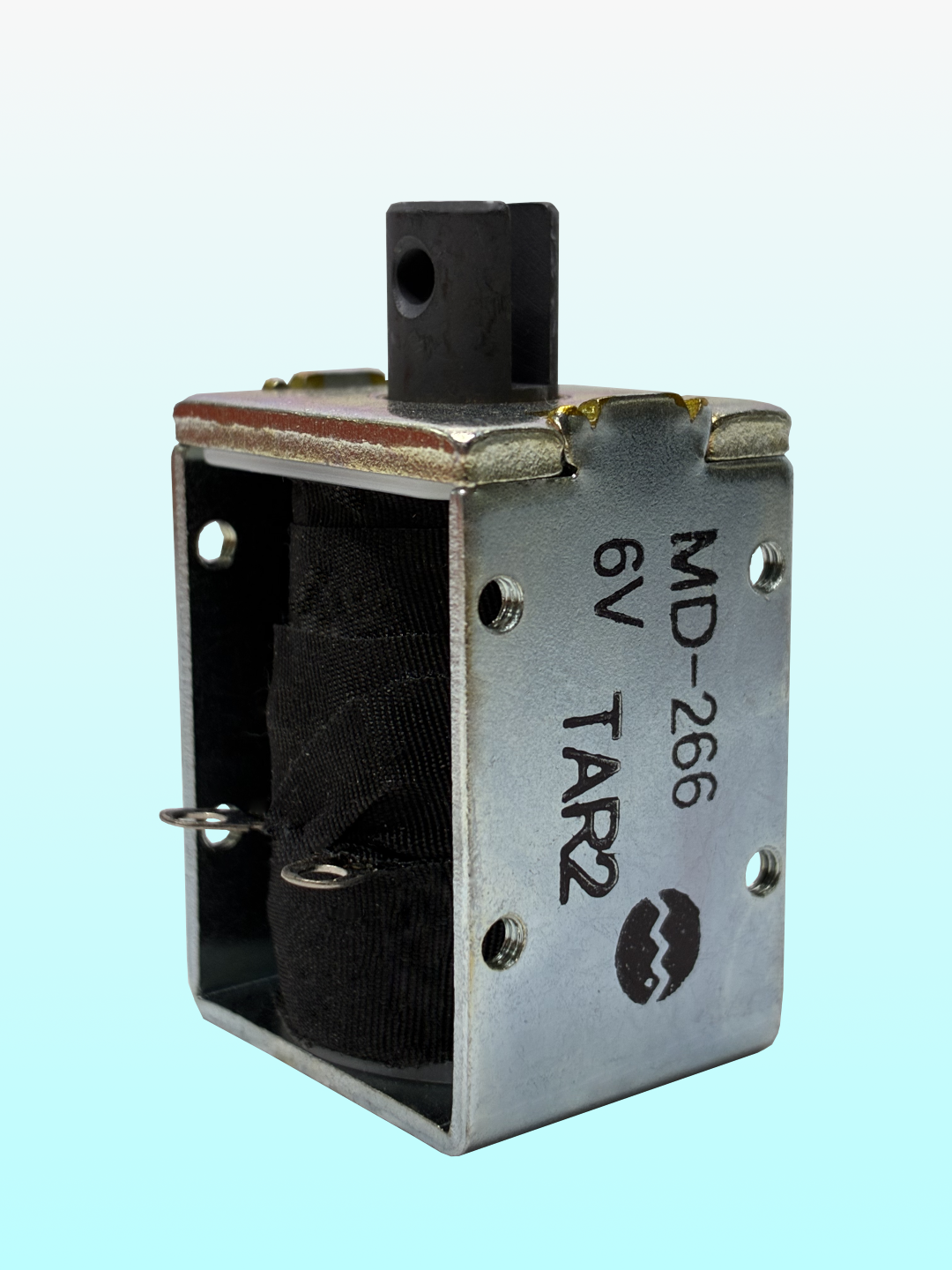

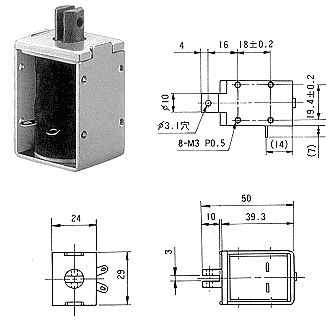

MD-266
分類
MD-266
外形寸法(mm)W*H*L
24*29*39.3
標準電力(W)
5.4
可動鉄心重量(g)
19
総重量(g)
118

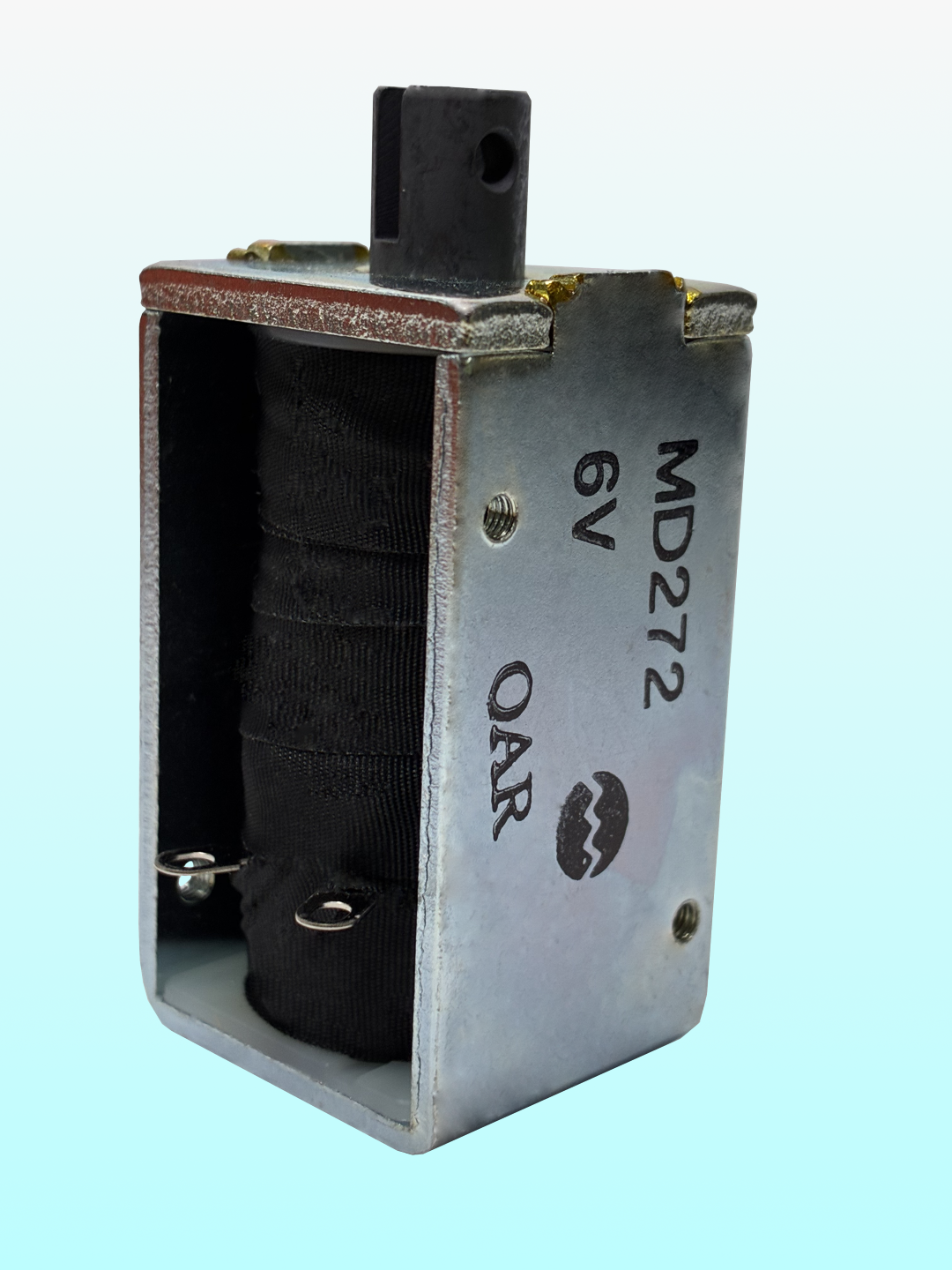

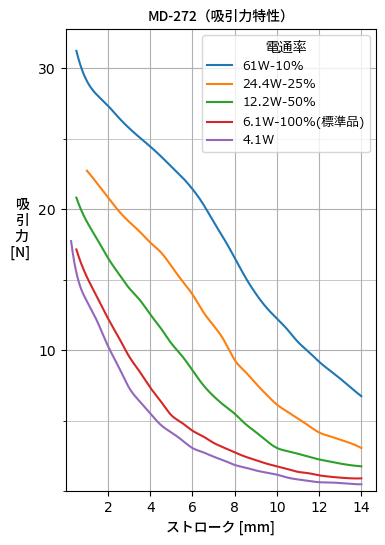

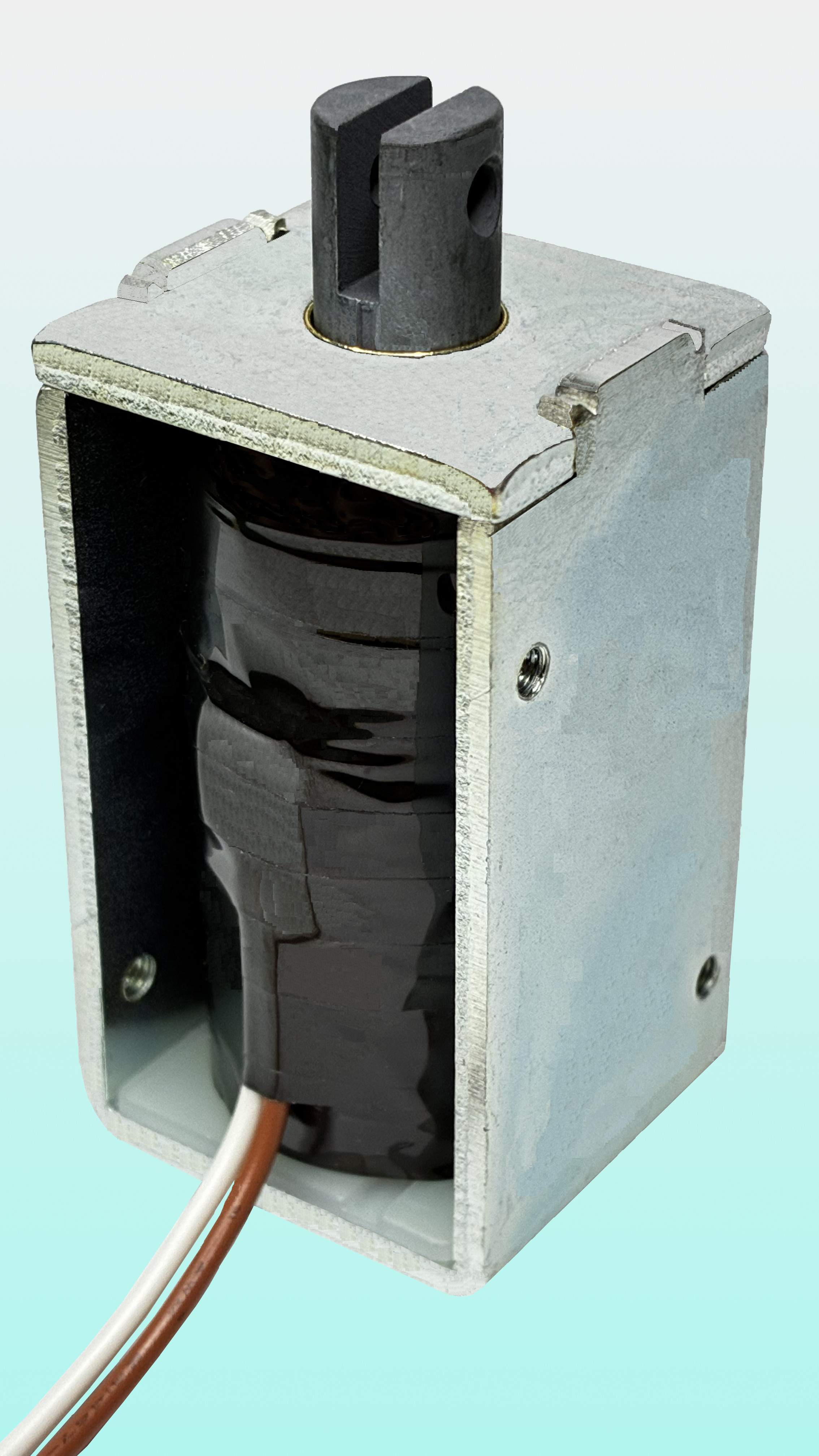

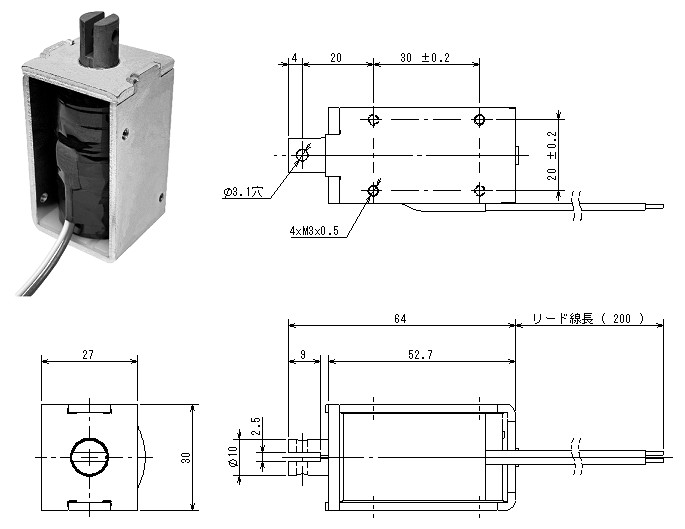

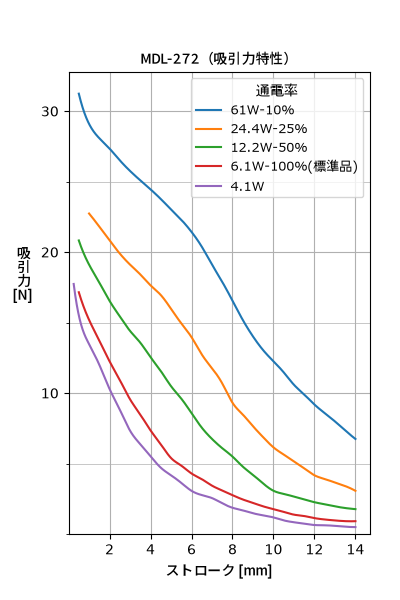

MDL-272
分類
MDL-272
外形寸法(mm)W*H*L
27*30*52.7
標準電力(W)
6.1
可動鉄心重量(g)
24
総重量(g)
202
MDL-272-1
定格電圧
DC6V
保持電流
1.02A
MDL-272-2
定格電圧
DC12V
保持電流
0.5A
MDL-272-3
定格電圧
DC24V
保持電流
0.25A

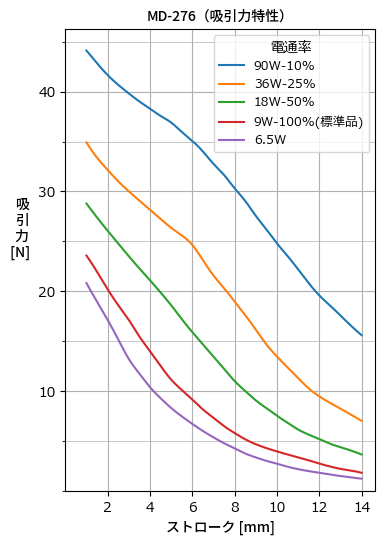

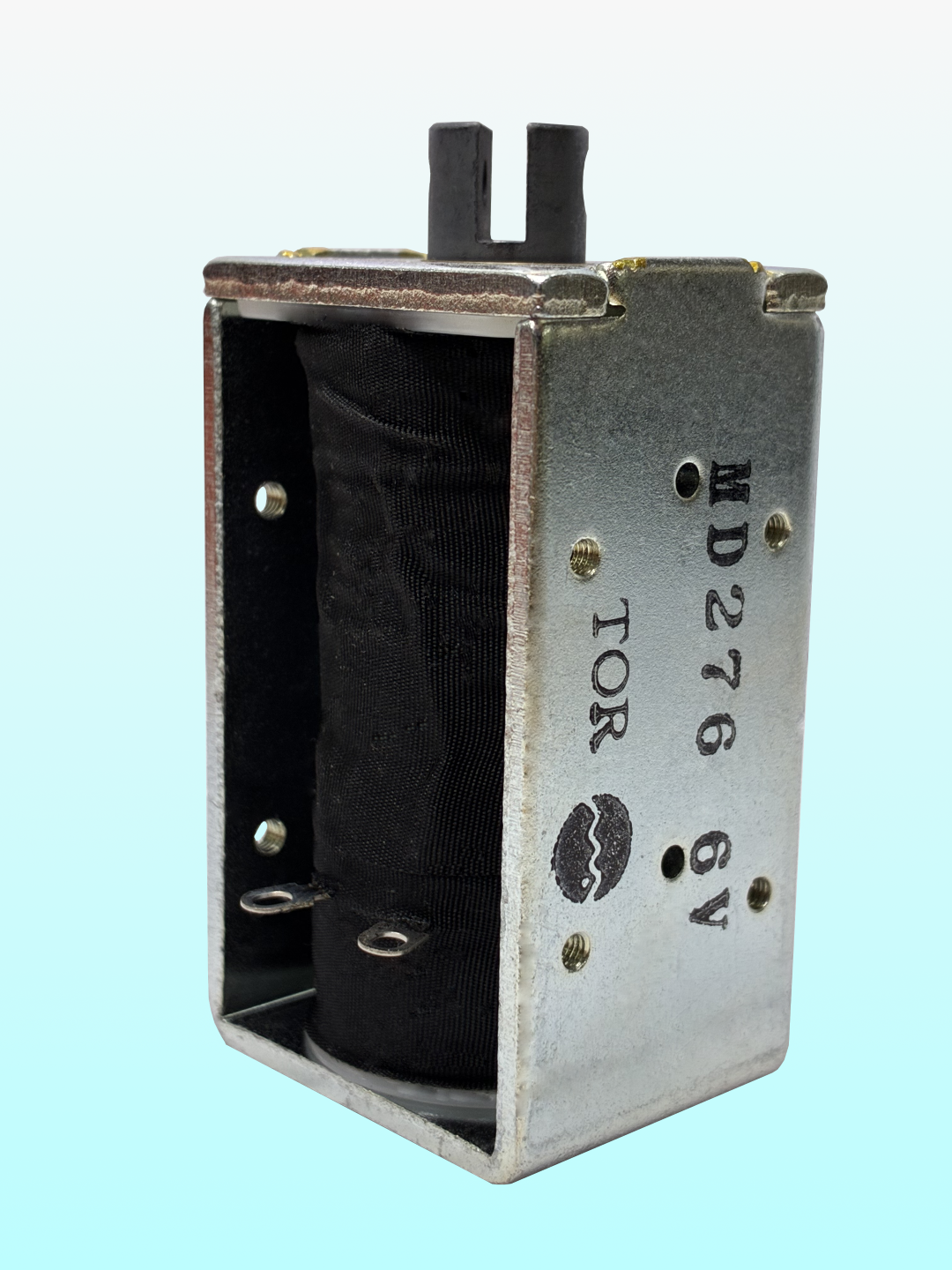

MD-276
分類
MD-276
外形寸法(mm)W*H*L
30*38*64
標準電力(W)
9.0
可動鉄心重量(g)
41
総重量(g)
315

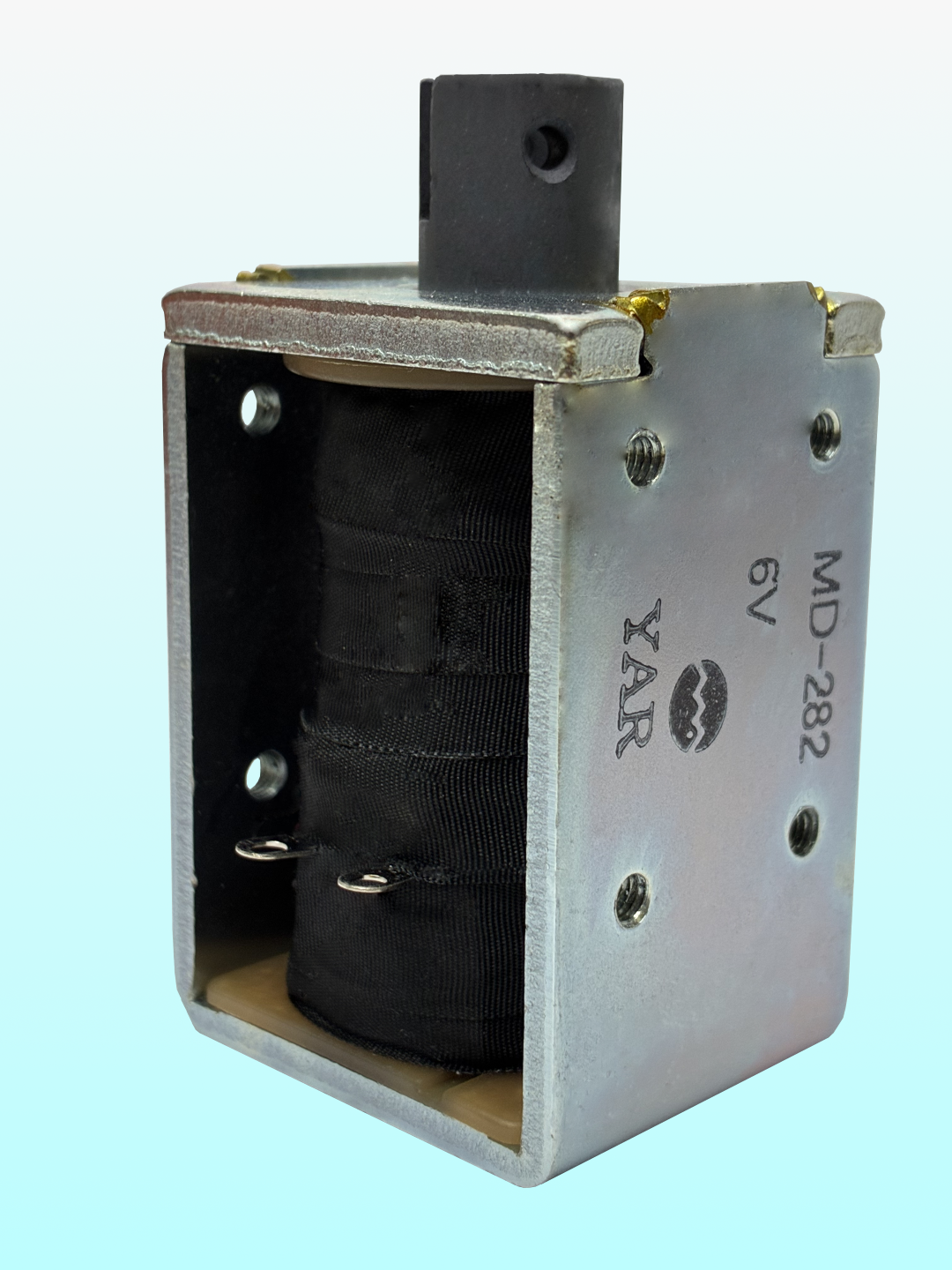

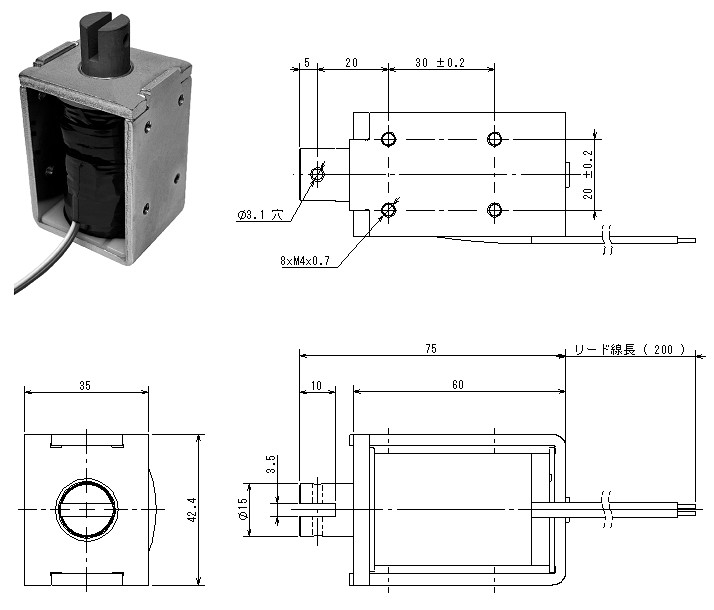

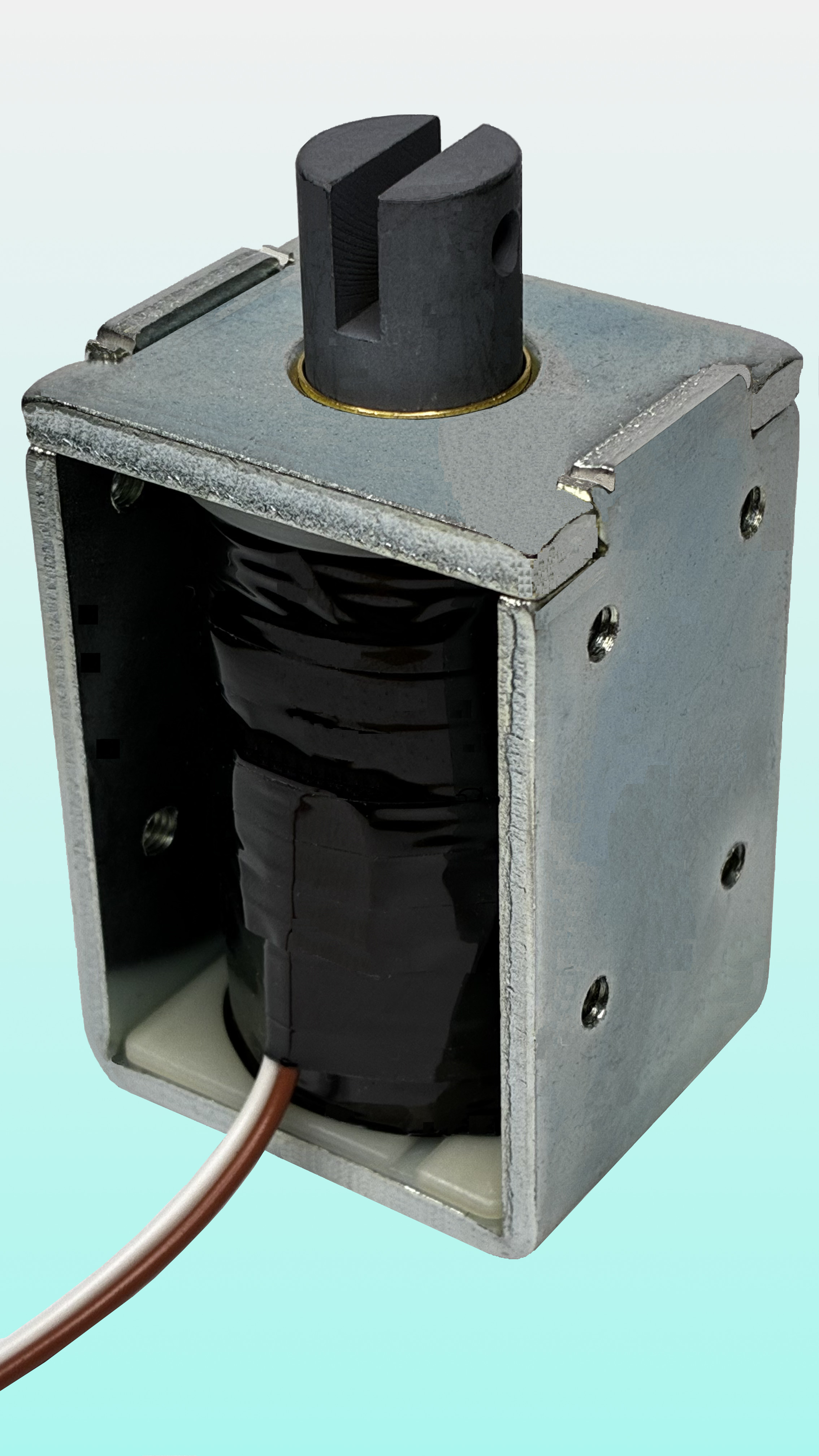

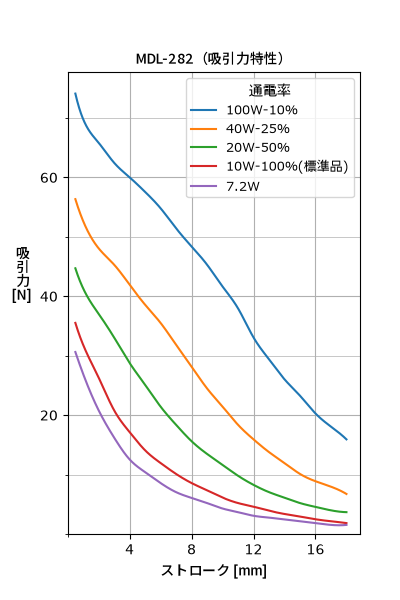

MDL-282
分類
MDL-282
外形寸法(mm)W*H*L
35*42.4*60
標準電力(W)
10.0
可動鉄心重量(g)
70
総重量(g)
431
MDL-282-1
定格電圧
DC6V
保持電流
1.71A
MDL-282-2
定格電圧
DC12V
保持電流
0.82A
MDL-282-3
定格電圧
DC24V
保持電流
0.41A

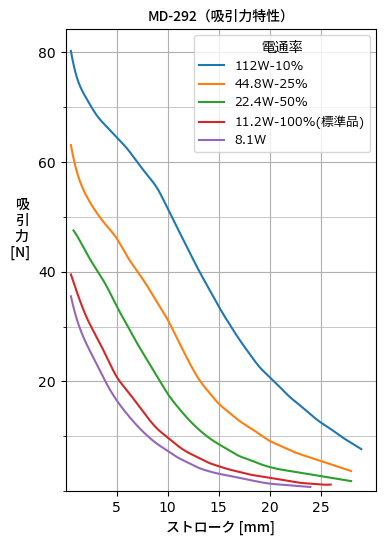

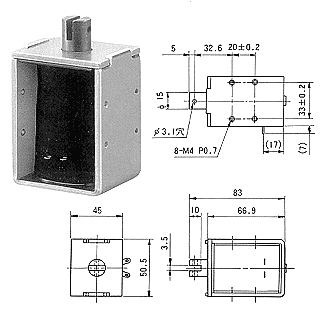

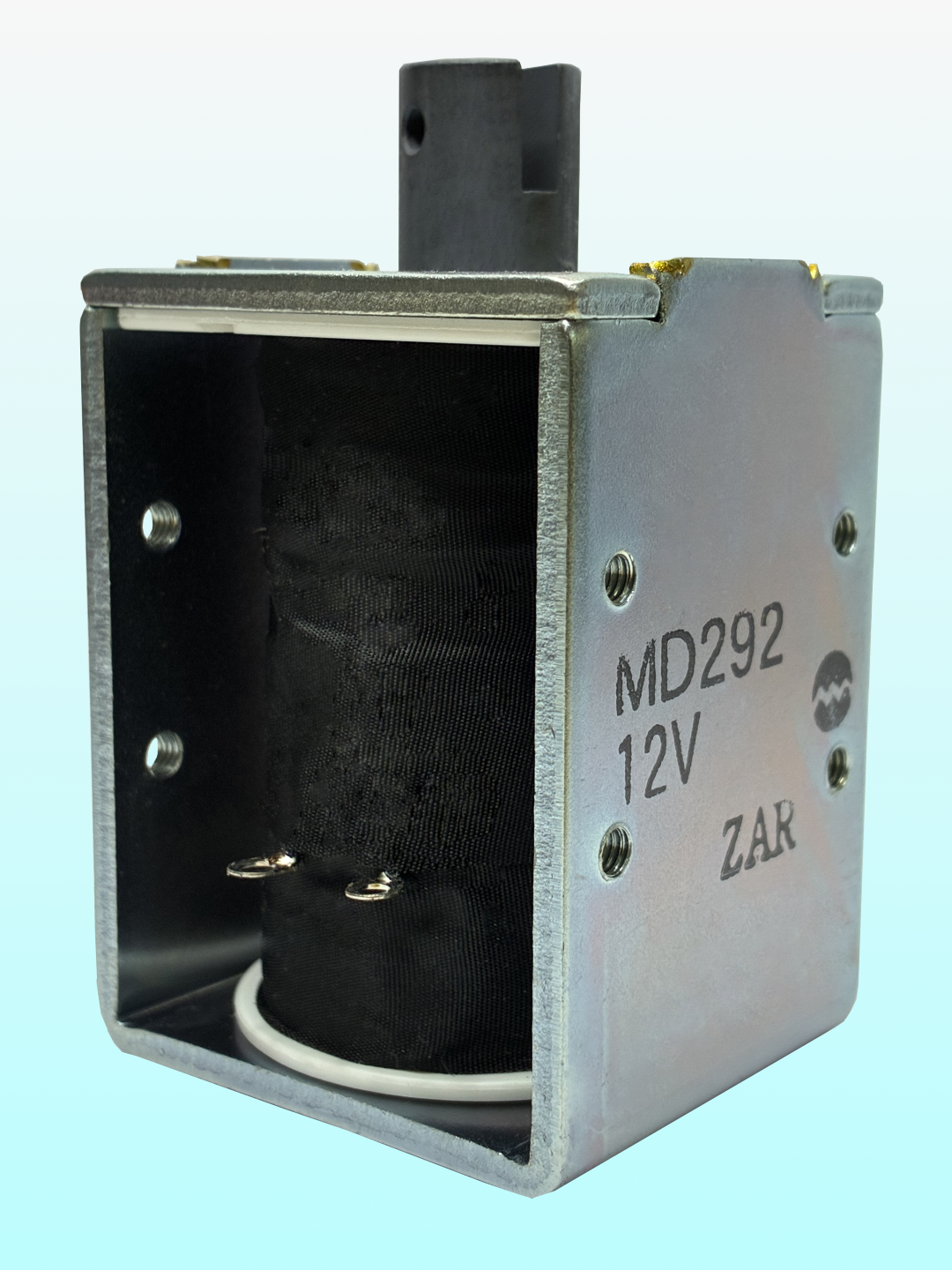

MD-292
分類
MD-292
外形寸法(mm)W*H*L
45*50.5*66.9
標準電力(W)
11.2
可動鉄心重量(g)
74
総重量(g)
617

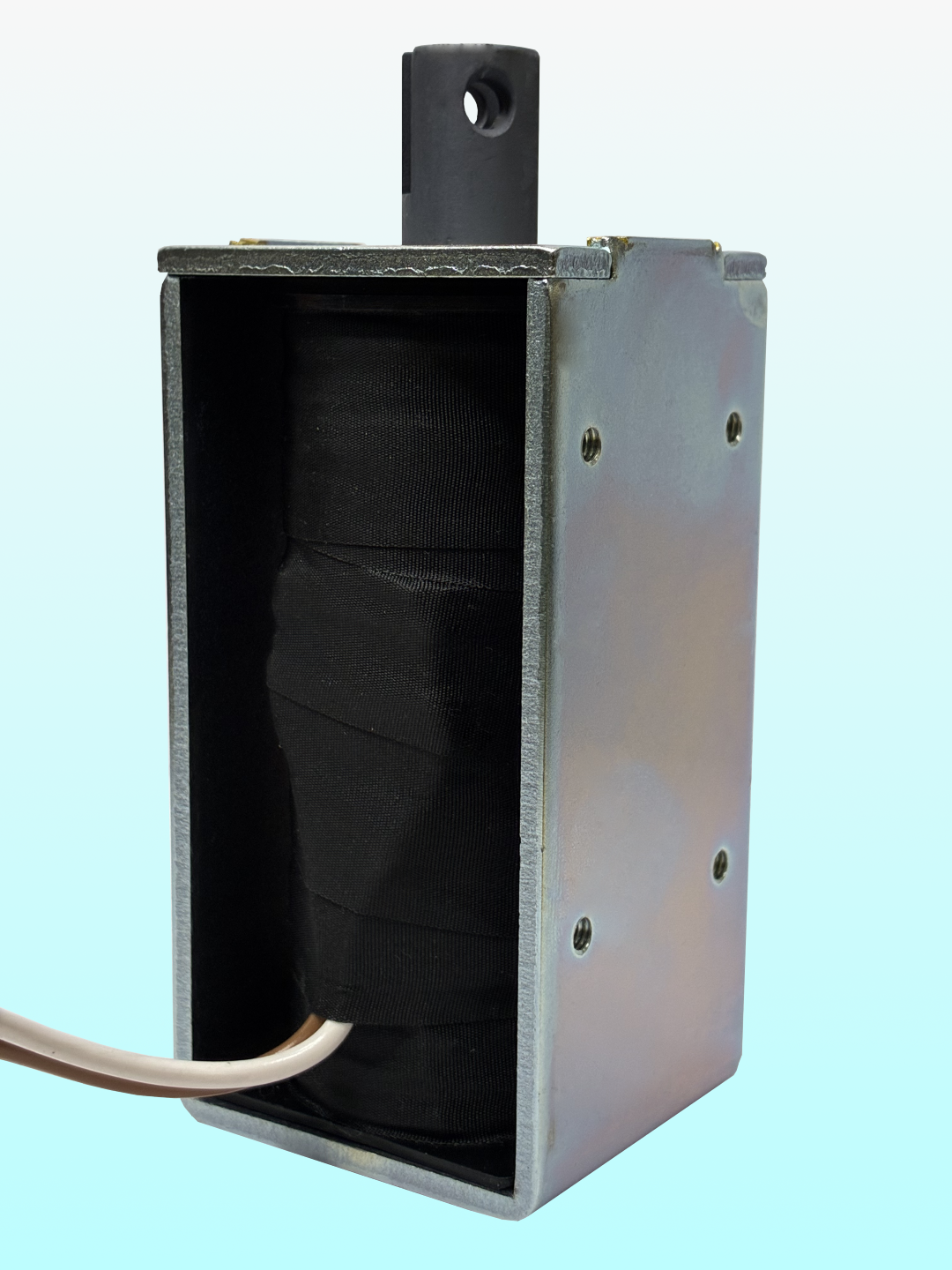

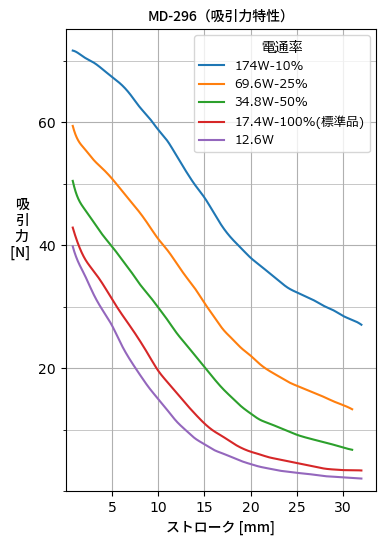

MD-296
分類
MD-296
外形寸法(mm)W*H*L
145*50.5*99
標準電力(W)
17.2
可動鉄心重量(g)
124
総重量(g)
984
精密な動きが、信頼を生む。
ご要望により、各種（プッシュタイプ、プルタイプ、フラッパタイプ）の設計、制作を承ります。
まずはご相談ください。
